آنالیز AFM

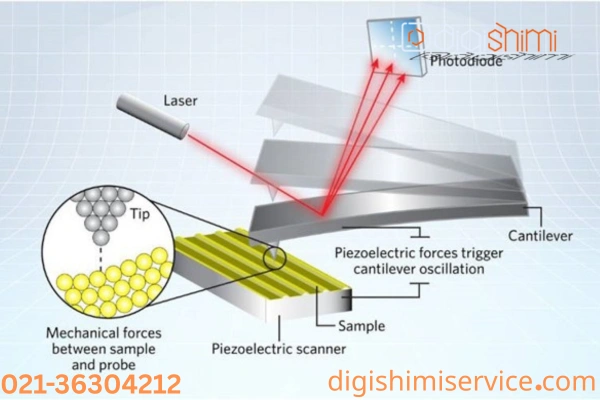

در تعریف علمی، آنالیز AFM یا میکروسکوپ نیروی اتمی (Atomic Force Microscopy) یکی از روش‌های پیشرفته تصویربرداری و بررسی ساختار سطح مواد در مقیاس نانومتری است که در علوم مواد، نانوتکنولوژی، فیزیک و زیست‌فیزیک کاربرد گسترده‌ای دارد. در این روش، یک سوزن بسیار ظریف با نوک تیز در فاصله‌ای بسیار کم از سطح نمونه حرکت می‌کند و نیروهای میان اتمی بین نوک سوزن و اتم‌های سطح را اندازه‌گیری می‌کند.

این نیروها باعث انحراف بازوی دستگاه می‌شوند و دستگاه با تحلیل این انحراف، نقشه‌ای سه‌بعدی از پستی‌وبلندی‌ها و ناهمواری‌های سطح تهیه می‌کند. دقت تصویربرداری در AFM می‌تواند تا حد تشخیص اتم‌های منفرد برسد و برخلاف میکروسکوپ‌های الکترونی، نیازی به محیط خلأ یا پوشش‌دهی فلزی ندارد. به همین دلیل، AFM امکان مطالعه نمونه‌های زیستی، پلیمرها، فیلم‌های نازک و سطوح صنعتی را در شرایط طبیعی و حتی در محیط مایع فراهم می‌کند.

کاربردهای آنالیز AFM

آنالیز AFM به دلیل توانایی بی‌نظیر در مشاهده سطح در مقیاس نانو، به یکی از ابزارهای کلیدی در پژوهش‌های علمی و صنعتی تبدیل شده است. این روش نه‌تنها برای بررسی شکل سطح، بلکه برای سنجش خواص مکانیکی، الکتریکی و مغناطیسی مواد نیز به‌کار می‌رود. از پژوهش‌های دانشگاهی تا کنترل کیفیت محصولات صنعتی، AFM نقش مهمی در درک رفتار مواد در ابعاد اتمی دارد و امکان مطالعه دقیق سطوح طبیعی، مصنوعی و زیستی را فراهم می‌کند.

کاربردهای اصلی آنالیز AFM:

1. بررسی ناهمواری و زبری سطح در نانومقیاس برای فیلم‌های نازک، پوشش‌ها و مواد مهندسی
2. مطالعه ساختار و آرایش نانوذرات، نانولوله‌ها و نانوالیاف
3. تحلیل خواص مکانیکی مانند سختی، چسبندگی و کشسانی سطح مواد
4. مشاهده ساختارهای زیستی از جمله سلول‌ها، DNA و پروتئین‌ها در محیط طبیعی
5. اندازه‌گیری خواص الکتریکی، مغناطیسی یا پیزوالکتریک در نقاط مختلف سطح
6. بررسی عیوب سطحی و اثرات فرآیندهای تولید بر کیفیت سطح مواد صنعتی
7. کنترل کیفیت و ارزیابی یکنواختی در فرآیندهای پوشش‌دهی و لایه‌نشانی Thin Film

شرایط خاص و نکات مهم آنالیز AFM

آنالیز AFM با وجود توانایی بسیار بالا در مشاهده جزئیات سطح، نیازمند رعایت مجموعه‌ای از شرایط خاص و نکات فنی است تا نتایج حاصل از آن دقیق، تکرارپذیر و قابل‌اعتماد باشند. از آن‌جا که حساسیت این روش در حد نیروهای اتمی است، کوچک‌ترین تغییر محیطی یا خطای تنظیم می‌تواند داده‌ها را مخدوش کند. در نتیجه، کنترل شرایط آزمایش، آماده‌سازی صحیح نمونه و تنظیم دقیق دستگاه از اهمیت ویژه‌ای برخوردار است.

نکات مهم و شرایط خاص در آنالیز AFM:

• نمونه باید سطحی صاف، تمیز و عاری از ذرات گرد و غبار یا آلودگی باشد.
• دستگاه باید در محیطی بدون لرزش، نویز صوتی و تغییرات دمایی شدید قرار گیرد.
• انتخاب نوع سوزن (Tip) بر اساس جنس و نوع نمونه انجام شود تا از تخریب سطح جلوگیری گردد.
• در نمونه‌های نرم یا زیستی بهتر است از حالت Non-Contact یا Tapping استفاده شود تا تماس مستقیم نوک با سطح کاهش یابد.
• پیش از شروع تصویربرداری، کالیبراسیون دقیق محورهای دستگاه و تنظیم نیروی وارد بر سطح ضروری است.
• در محیط‌های مرطوب یا مایع، باید سل مخصوص مایع و شرایط کنترل‌شده استفاده شود.
• تحلیل تصاویر نیازمند نرم‌افزارهای تخصصی و فیلترگذاری مناسب برای حذف نویز و نمایش صحیح توپوگرافی است.

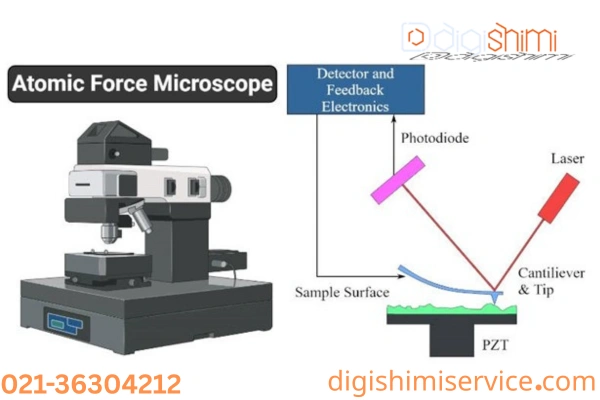

نحوه تحلیل آنالیز AFM

داده‌های به‌دست‌آمده از این روش معمولاً به‌صورت نقشه‌های سه‌بعدی از پستی‌وبلندی‌ها، خطوط سطح یا تغییرات فیزیکی و الکتریکی ارائه می‌شوند. تفسیر صحیح این داده‌ها نیازمند آشنایی با اصول فیزیکی نیروهای میان‌اتمی، نوع مد تصویربرداری و هدف پژوهش است. نرم‌افزارهای تخصصی AFM نیز در این روند نقش مهمی دارند و امکان فیلترگذاری، تصحیح خطاهای حرکتی و اندازه‌گیری دقیق پارامترهای سطح را فراهم می‌سازند.

تحلیل توپوگرافی سطح

در این مرحله، داده‌های ارتفاعی ثبت‌شده توسط سوزن به‌صورت نقشه سه‌بعدی بازسازی می‌شوند. این نقشه اطلاعاتی درباره ناهمواری، زبری و شکل هندسی ساختارهای سطحی ارائه می‌دهد. برای نمونه‌های صنعتی یا نانوساختارها، پارامترهایی چون Ra (زبری میانگین) و RMS (ریشه میانگین مربعی زبری) محاسبه می‌شود تا کیفیت سطح و فرآیند ساخت ارزیابی گردد. این داده‌ها کمک می‌کنند تا حتی تغییرات چند نانومتری در سطح به‌صورت عددی و تصویری مشخص شود.

تحلیل نیروهای سطحی و مکانیکی

در برخی مدهای تصویربرداری، AFM قادر است نیروهای بین نوک و سطح را اندازه‌گیری کند. با تحلیل منحنی نیرو–فاصله، ویژگی‌هایی مانند سختی، چسبندگی، مدول یانگ و رفتار الاستیک ماده استخراج می‌شود. این تحلیل برای بررسی سطوح نرم، لایه‌های زیستی و پلیمرها بسیار اهمیت دارد، زیرا رفتار مکانیکی در مقیاس نانو با رفتار توده‌ای ماده متفاوت است.

تحلیل خواص الکتریکی و مغناطیسی

در مدهای خاص مانند EFM (میکروسکوپ نیروی الکتریکی) یا MFM (میکروسکوپ نیروی مغناطیسی)، داده‌های AFM برای بررسی توزیع بار، رسانایی یا دامنه میدان مغناطیسی استفاده می‌شوند. تحلیل این داده‌ها با درنظرگرفتن نوع پوشش نوک سوزن و شرایط محیطی انجام می‌گیرد و می‌تواند اطلاعات دقیقی از رفتار الکترونیکی نواحی مختلف سطح ارائه دهد.

تحلیل آماری و پردازش داده

در پایان، تصاویر و داده‌های AFM با روش‌های آماری پردازش می‌شوند تا از میان نویزها و انحرافات احتمالی، الگوی واقعی سطح استخراج گردد. میانگین ارتفاع، انحراف معیار، جهت‌گیری الگوهای سطح و یکنواختی نمونه از شاخص‌هایی هستند که با تحلیل نرم‌افزاری تعیین می‌شوند. ترکیب این داده‌ها با سایر روش‌های آنالیز مانند SEM یا XRD معمولاً تصویری جامع‌تر از رفتار ماده به‌دست می‌دهد.

جمع‌بندی

آنالیز AFM یکی از دقیق‌ترین و منعطف‌ترین روش‌های بررسی سطح در ابعاد نانومتری است که می‌تواند اطلاعاتی فراتر از تصویر ظاهری سطح ارائه دهد. این تکنیک با توانایی سنجش نیروهای میان‌اتمی، امکان تحلیل هم‌زمان ویژگی‌های فیزیکی، مکانیکی و حتی الکتریکی مواد را فراهم می‌سازد.

دقت بالا، نیاز نداشتن به خلأ یا آماده‌سازی پیچیده نمونه، و قابلیت استفاده در محیط‌های خشک یا مایع از مهم‌ترین مزایای آن به شمار می‌رود. به همین دلیل، AFM ابزاری ضروری در پژوهش‌های نانوتکنولوژی، زیست‌مواد، علوم سطح و کنترل کیفیت صنعتی محسوب می‌شود و به درک عمیق‌تر از رفتار مواد در مقیاس اتمی کمک می‌کند.
