آنالیز TEM

آنالیز TEM یا میکروسکوپ الکترونی عبوری (Transmission Electron Microscopy) یکی از پیشرفته‌ترین روش‌های مشاهده ساختارهای داخلی مواد در ابعاد نانومتری است. در این روش، پرتو الکترونی با انرژی بالا از میان نمونه‌ای بسیار نازک عبور داده می‌شود تا جزئیات دقیق ساختار اتمی، کریستالوگرافی و نقص‌های درونی آن آشکار گردد. TEM توانایی دارد تصاویر با وضوحی در حد زیر نانومتر تولید کند و حتی چیدمان اتم‌ها را در شبکه بلوری به‌صورت مستقیم نشان دهد.

این روش در علوم مواد، نانوتکنولوژی، بیولوژی سلولی، متالورژی و شیمی برای بررسی مرز دانه‌ها، فازها، نانوذرات و ترکیب شیمیایی نقاط مختلف به کار می‌رود. قدرت تفکیک بسیار بالا، امکان انجام آنالیز عنصری با EDS و بررسی الگوی پراش الکترونی از ویژگی‌های برجسته آن است. در مورد جزئیات و نحوه انجام تحلیل آن، در ادامه نکاتی را مرور و واکاوی خواهیم کرد.

کاربردهای آنالیز TEM

آنالیز TEM به‌دلیل قدرت تفکیک فوق‌العاده و توانایی مشاهده جزئیات ساختاری در مقیاس اتمی، به یکی از ابزارهای کلیدی در تحقیقات علمی و صنعتی تبدیل شده است. این روش نه‌فقط برای مشاهده مورفولوژی، بلکه برای تعیین ترکیب شیمیایی، فازهای بلوری و نحوه توزیع عناصر درون مواد نیز به‌کار می‌رود. از علوم پایه تا فناوری‌های پیشرفته، TEM نقش مهمی در درک رفتار درونی مواد و توسعه محصولات جدید دارد.

کاربردهای اصلی آنالیز TEM شامل موارد زیر است:

1. بررسی ساختار بلوری، مرز دانه‌ها و عیوب شبکه‌ای در مواد فلزی و سرامیکی
2. شناسایی و تحلیل نانوذرات، نانولایه‌ها و نانولوله‌ها در نانوتکنولوژی
3. مطالعه آرایش اتمی در کاتالیزورها، نیمه‌هادی‌ها و مواد مغناطیسی
4. تحلیل ترکیب شیمیایی و تفکیک فازها با استفاده از آنالیز EDS و EELS
5. مشاهده جزئیات سلولی و ویروسی در پژوهش‌های زیست‌شناسی مولکولی
6. بررسی توزیع عناصر در مقاطع بسیار نازک از پلیمرها و مواد مرکب
7. ارزیابی تغییرات ساختاری ناشی از عملیات حرارتی، فشار یا تابش در مواد مهندسی

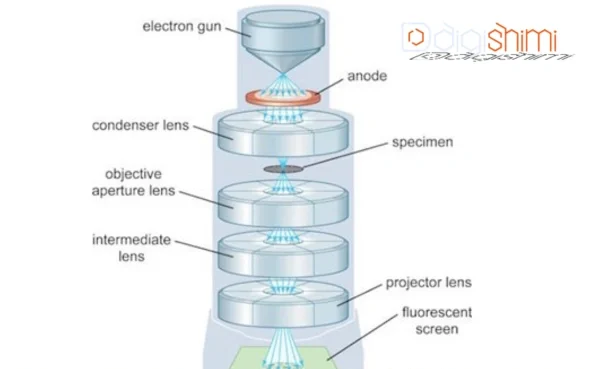

ساختار و اجزای میکروسکوپ های TEM

میکروسکوپ‌های TEM از چند بخش اصلی تشکیل شده‌اند که هر کدام نقشی اساسی در شکل‌گیری تصویر با وضوح بالا دارند. این اجزا در مجموع به گونه‌ای طراحی شده‌اند که مسیر حرکت الکترون‌ها را از منبع تا آشکارساز کنترل و متمرکز کنند تا تصویر نهایی از نمونه با جزئیات کامل به‌دست آید.

منبع تولید الکترون

در بالاترین بخش دستگاه، تفنگ الکترونی (Electron Gun) قرار دارد که وظیفه تولید الکترون‌های پرانرژی را بر عهده دارد. این تفنگ معمولاً از فیلامان تنگستن یا لانتانیوم هگزابورید ساخته می‌شود و با اعمال ولتاژ بالا (معمولاً بین ۱۰۰ تا ۳۰۰ کیلوولت) الکترون‌ها را شتاب می‌دهد.

عدسی‌های کندانسور (Condenser Lenses)

پس از خروج الکترون‌ها از تفنگ، پرتو تولید شده به‌وسیله عدسی‌های کندانسور متمرکز می‌شود تا به نقطه مشخصی از نمونه برخورد کند. این بخش کنترل‌کننده شدت و گستره پرتو الکترونی روی سطح نمونه است.

نگهدارنده و محفظه نمونه

نمونه درون محفظه‌ای مخصوص قرار می‌گیرد که خلأ بسیار بالایی دارد تا از پراکندگی الکترون‌ها جلوگیری شود. نگهدارنده نمونه (Sample Holder) قابلیت چرخش، جابجایی دقیق و حتی کنترل دما دارد تا بتوان زوایا و بخش‌های مختلف نمونه را بررسی کرد.

عدسی‌های شیئی و میانی

پرتو عبور کرده از نمونه ابتدا توسط عدسی شیئی (Objective Lens) بزرگ‌نمایی اولیه می‌شود. سپس عدسی‌های میانی (Intermediate Lenses) جهت تنظیم کانون و بزرگ‌نمایی بیشتر مورد استفاده قرار می‌گیرند.

عدسی تصویری و سیستم آشکارساز

در انتهای مسیر، عدسی تصویری (Projector Lens) تصویر نهایی را بر روی صفحه فلورسانس یا حسگر دیجیتال متمرکز می‌کند. در مدل‌های جدید، آشکارسازهای CCD یا CMOS برای ثبت تصاویر دیجیتالی با وضوح بسیار بالا به کار می‌روند.

سیستم خلأ و کنترل

کل مسیر عبور الکترون در خلأ کامل انجام می‌شود تا از برخورد الکترون‌ها با مولکول‌های هوا جلوگیری شود. پمپ‌های توربومولکولی و یونی در این بخش مسئول حفظ این شرایط هستند. همچنین سیستم‌های کنترلی دقیق برای تنظیم تمرکز، بزرگ‌نمایی، زاویه تابش و سایر پارامترها وجود دارد تا تصویر نهایی بدون اعوجاج حاصل شود.

سخن پایانی

به طور کلی و در کنار تمام توضیحاتی که تا پیش از این ذکر شد، آنالیز TEM ابزاری بی‌رقیب برای مشاهده ساختار درونی مواد در مقیاس اتمی محسوب می‌شود. این روش با ترکیب توان تفکیک بسیار بالا و قابلیت تحلیل عنصری، به پژوهشگران امکان می‌دهد تا نحوه توزیع فازها، مرز دانه‌ها، نقص‌های بلوری و حتی آرایش اتم‌ها را به‌صورت مستقیم بررسی کنند. دقت و حساسیت بالای TEM باعث شده در حوزه‌های نانوتکنولوژی، مهندسی مواد، زیست‌شناسی مولکولی و فیزیک جامدات جایگاه ویژه‌ای داشته باشد. البته برای دستیابی به نتایج دقیق، آماده‌سازی صحیح نمونه و کنترل شرایط خلأ اهمیت فراوانی دارد.
